一、 产品概述

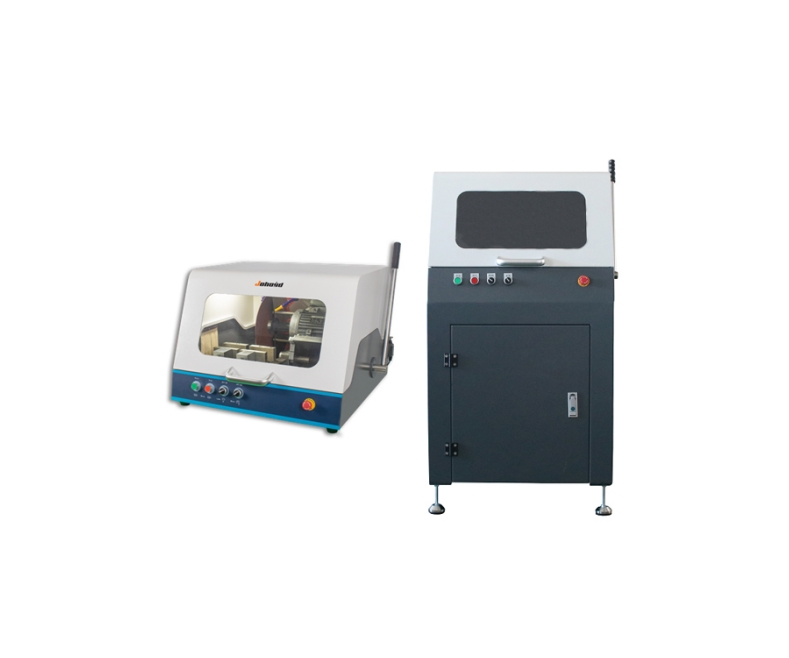

在金相试样制备过程中，试样材料的切割时试样制备的首道重要工序， HQG-80型切割机可使用于切割一般金相、岩相材料，为保证能在安全状态下切取试样，本机采用全封闭双罩壳结构，并附有冷却水箱，可使配置好的冷却液作循环使用，为延长设备的使用寿命和操作保养等方便，该机的内罩壳、砂轮轴套、钳口和工作台面等主要零部件均采用耐腐蚀材料制成。
二、 主要功能和特点
1、轴套、和工作台面等主要零部件均采用耐腐蚀材料制成。
2、工作台和电机固定架采用铝合金一体成型，表面采用喷砂工艺，美观耐用
3、工件采用快速夹具进行固定，方便快捷（选配）
4、整体机构转动平稳，噪音低
5、透视采用耐冲击透明PC板
6、采用了防水LED灯进行照明，方便观察切割全过程
7、带有冷却装置及水箱，使冷却液能循环使用
8、最大切割直径80mm
技术参数：
|
切割方式 |
手动、Y向进给 |
|
切割片尺寸 |
Φ300×2×Φ32mm |
|
最大切割截面 |
80X80mm |
|
主轴转速 |
2800r/min |
|
电机功率 |
2.2kw |
|
整机功率 |
2.8kw |
|
切割夹具 |
螺纹夹具 |
|
照明 |
防水LED照明 |
|
水箱 |
自动循环水箱 |
|
输入电源 |
380V, 50Hz,，三相四线 |
|
外形尺寸 |
750X640X550mm |
|
重量 |
100kg |
配置清单：
|
产品附件 |
单位 |
数量 |
备注 |
|
自动循环冷却水箱 |
台 |
1 |
|
|
切割片 |
个 |
1 |
|
|
扳手 |
个 |
2 |
|
|
进水管 |
根 |
1 |
|
|
出水管 |
根 |
1 |
|
|
技术文件 |
1.产品说明书1份 2.产品合格证1份 |
||
