日置HIOKI电池短路测试仪ST5520电压可调25V-1000V,电阻9999MΩ
使用接触检查功能，在检查前确认是否与检查对象完全接触。防止未完全接触就进行绝缘电阻检查，会发生错误判定的情况。有通过4端子接触检查和通过比较器功能这2种方法。
可从下限值判定/上限值判定/上下限值判定这3种之中选择。根据所设的响应时间可让比较器在一定时间延迟之后再工作。
短路检查功能，错误地进行绝缘测试则会残留突起物，在流入市场后可能会因此造成故障。
可在25 V~1000V的范围内以1V的分辨率任意设置测试电压。另外可利用比较器功能，测试时间功能进行基于各种标准的绝缘电阻测试。
测试之后，在本仪器内部对充入被测物的电荷进行放电。放.电期间，TEST 指示灯会闪烁，因此可把握放电状况。利用放电功能，可防止设备在下次测试中受损。
通过EXT./O输出适合ST5520、ST5520-01 状态的信号。可选择开始停止的信号输入或测试条件。如果使用模拟输出，则也可以记录长时间的绝缘电阻波动。

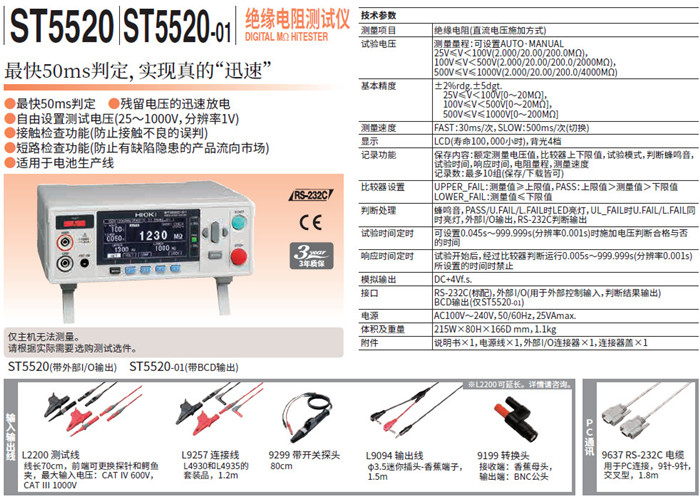

HIOKI日置电池短路测试仪ST5520技术参数
| 测量项目 | 绝缘电阻(直流电压施加方式) |
| 输出电压 | 25V～1000V(任意) 输出分辨率：1V |
| 采样率 | FAST：30ms/次，SLOW：500ms/次(切换) |
|
存储功能 |
保存内容：额定测量电压、比较器上下限值、测试模式、判定时蜂鸣音、测试时间、响应时间、电阻量程、测量速度
存储数：最多10组(可保存/读取) |
| 测试模式 | 连续模式、PASS STOP模式、FAIL STOP模式、强制结束时判定模式(切换) |
| 检查功能 | 接触检查功能 (ON/OFF) |
| 短路检查功能 (ON/OFF) | |
| 使用温湿度范围 | 0℃～ 40℃、80％ rh 以下(不凝结) |
| 保存温湿度范围 | -10℃～ 50℃、80％ rh 以下(不凝结) |
| 精度保证温湿度范围 | 23℃ ±5℃、80％ rh 以下(不凝结) |
| 使用场所 | 室内使用、污染度2、高度到2000m |
| 额定电源电压 | AC100 V ～ 240 V ±10% |
| 额定电源频率 | 50/60 Hz |
| 最大额定功率 | 25 VA |
| 耐压 | AC1.62 kV(感应电流10 mA)1分钟电源LN 所有- 电源保护接地极间 |
| 过载保护 | DC1100 V(仅正极性) |
| 适用标准 | 安全性 EN61010 EMC EN61326 Class A EN61000-3-2,EN61000-3-3 |
| 外形体积 | 215(W)×80(H)×166(D)mm 不含突起物 |
| 重量 | 1.1kg±0.1kg |
| 标配附件 | 操作说明书、电源线、EXT.I/O连接器(公头)、连接器盖(各1) |
HIOKI日置电池短路测试仪ST5520测试电压/电阻量程(可切换自动量程/手动量程)
| 额定测试电压 | 电阻量程 | 最大显示 | 分辨率 | 精度保证范围 | 精度 |
| FAST/SLOW | |||||
| 25V≤V＜100V | 2MΩ | 4.000MΩ | 0.001MΩ | 0.000MΩ～ 2.000MΩ | ±2％rdg.±5dgt. |
| 20MΩ | 40.00MΩ | 0.01MΩ | 1.90MΩ～ 20.00MΩ | ||
| 200MΩ | 400.0MΩ | 0.1MΩ | 19.0MΩ～ 200.0MΩ | ±5％rdg. | |
|
100V≤V＜500V |
2MΩ | 4.000MΩ | 0.001MΩ | 0.000MΩ～ 2.000MΩ | ±2％rdg.±5dgt. |
| 20MΩ | 40.00MΩ | 0.01MΩ | 1.90MΩ～ 20.00MΩ | ||
| 200MΩ | 400.0MΩ | 0.1MΩ | 19.0MΩ～ 200.0MΩ | ±5％rdg. | |
| 2000MΩ | 4000MΩ | 1MΩ* | 19.0MΩ～ 2000MΩ | ||
|
500V≤V≤1000V |
2MΩ | 4.000MΩ | 0.001MΩ | 0.000MΩ～ 2.000MΩ |
±2％rdg.±5dgt. |
| 20MΩ | 40.00MΩ | 0.01MΩ | 1.90MΩ～ 20.00MΩ | ||
| 200MΩ | 400.0MΩ | 0.1MΩ | 19.0MΩ～ 200.0MΩ | ||
| 4000MΩ | 9990MΩ | 1MΩ* | 19.0MΩ～ 4000MΩ | ±5％rdg. | |
| 4010MΩ～ 9990MΩ | ±25％rdg. |
HIOKI日置电池短路测试仪ST5520功能介绍
| 比较器功能 | ||
|
判定 |
UPPER_FAIL、PASS、LOWER_FAIL、UL_FAIL
UPPER_FAIL 测量值≥上限值PASS 上限值＞测量值＞下限值LOWER_FAIL 测量值≤下限值UL_FAIL 无法判定时 |
|
|
判定处理 |
蜂鸣音、
PASS/U.FAIL/L.FAIL 的LED 灯亮UL_FAIL时U.FAIL/L.FAIL同时灯亮 EXT.I/O 输出、通过RS-232C获取判定结果 |
|
| 测试时间计时器功能 | ||
| 功能 | 从施加电压到判定合格与否的时间 | |
| 设置范围 | 0.045s ～ 999.999s(0.001s 分辨率) | |
| 响应时间计时器功能 | ||
| 功能 | 响应时间是指在测试开始后，到所设响应时间经过为止禁止比较器判定工作的时间。在响应时间内不显示测量值。响应时间包含在测试时间内。 | |
| 设置范围 | 0.005s ～ 999.999s(0.001s分辨率) | |
