调零是指减去测量0Ω 时残留的值以调节零点的功能。需在连接0Ω 的状态下进行调零。要连接根本没有电阻值的测试物是困难的，也是不现实的。因此实际调零时，通过建立相近的连接0Ω 的状态调节零点。
BT3562A内阻仪采用交流四端子测试法（1 kHz）测量电池等的内阻。另外，也可以同时测量直流电压 （电池的电压） 。由于可进行高精度高速测量，并且接口规格丰富，因此是最适合于构建电池生产检查线路的测量

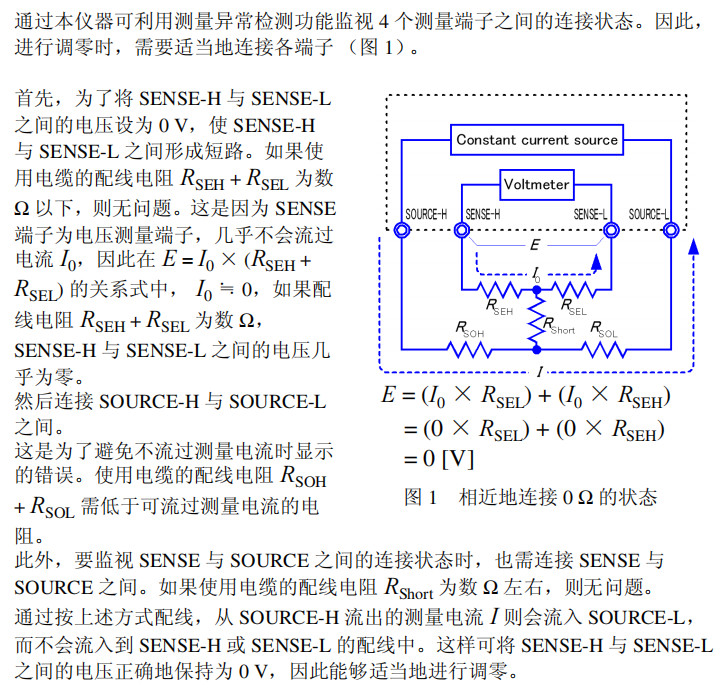

要建立连接0 Ω 的状态
连接理想的0 Ω 时，根据欧姆法则 E = I × R 的关系， SENSE-H 与 SENSE-L 之间的电压为0 V。也就是说，如果将 SENSE-H 与 SENSE-L 之间的电压设为 0 V，则可形成与连接 0 Ω 相同的状态。
HIOKI日置BT3562A电池内阻测试仪BT3561A正确的连接方法与错误的连接方法。图中的电阻表示配线电阻，如果分别为数Ω 以下，则无问题。
表 1 所示为正确的连接方法与错误的连接方法。图中的电阻表示配线电阻，如果分别为数 Ω 以下，则无问题。
如 (a) 所示，分别连接 SENSE-H 与 SENSE-L 以及 SOURCE-H 与 SOURCE-L，将SENSE 与 SOURCE 之间连成 1 个通路时， SENSE-H 与 SENSE-L 之间则会产生电位差，因此输入0 V。这样可正确地进行调零。
如 (b) 所示，分别连接 SENSE-H 与 SOURCE-H 以及 SENSE-L 与SOURCE-L，将 Hi 与 Lo 之间连成 1 个通路时， SENSE-H 与 SENSE-L 之间则会产生 I RShort 的电压。因此，如果没有建立相近的连接0 Ω 的状态，则不能正确地进行调零。
HIOKI日置BT3562A电池内阻测试仪BT3561A自动化PLC测量中难以进行调零时
在使用自制探头的测量系统中进行调零时，按表 1 (a) 所示连接自制探头的顶端。但在难以进行表 1 (a) 所示的连接时，列举以下方法。
为直流电阻测量仪器时
进行调零的主要目的是消除测量仪器主机的偏置。这样，调零减掉的值几乎不依赖于探头。因此，使用标准探头并按表 1 (a) 所示进行连接，进行调零之后，则可更换为自制探头，在消除测量仪器主机偏置的状态下进行测量。
为交流电阻测量仪器时
进行调零的主要目的是除了消除测量仪器主机的偏置之外，也能消除探头形状产生的影响。这样，进行调零时，需要将自制探头尽可能设置为接近测量状态的形状，然后按表 1 (a) 所示连接，进行调零。使用本公司产品时，即使测量交流电阻，但如果所需分辨率为 100 μΩ 以上，按照与直流电阻测量仪器相同的调零方法有时也能达到调零目的
